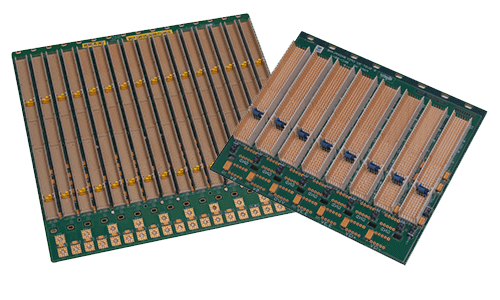

背板通常采用FR4-TG170級別以上的板材，與一般的FR4-TG130相比，玻璃態轉化溫度更高，耐燃性更好，通常選取介電常數ε(Dk)不大于4.4的板材，以減少信號間的串?dāng)_。

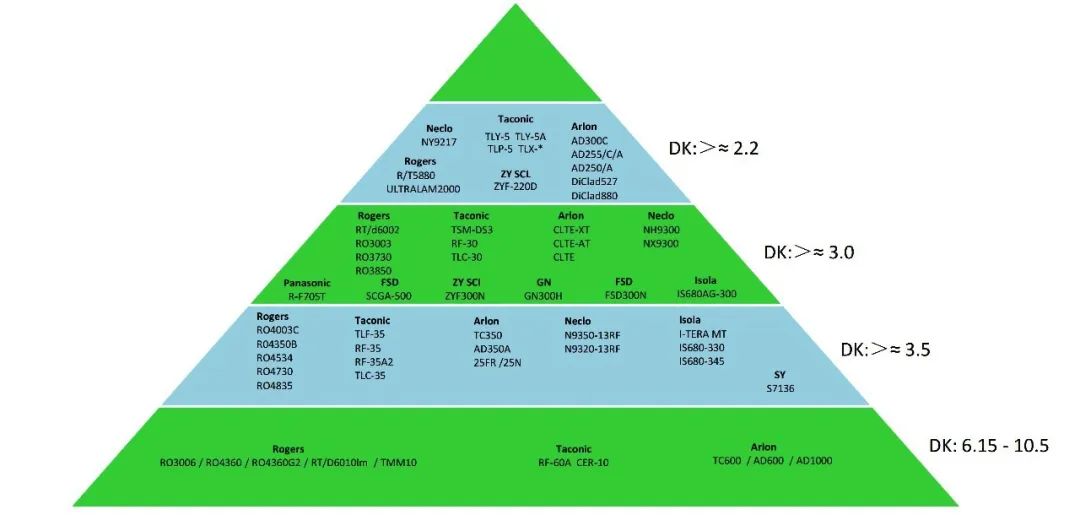

高速板材選型

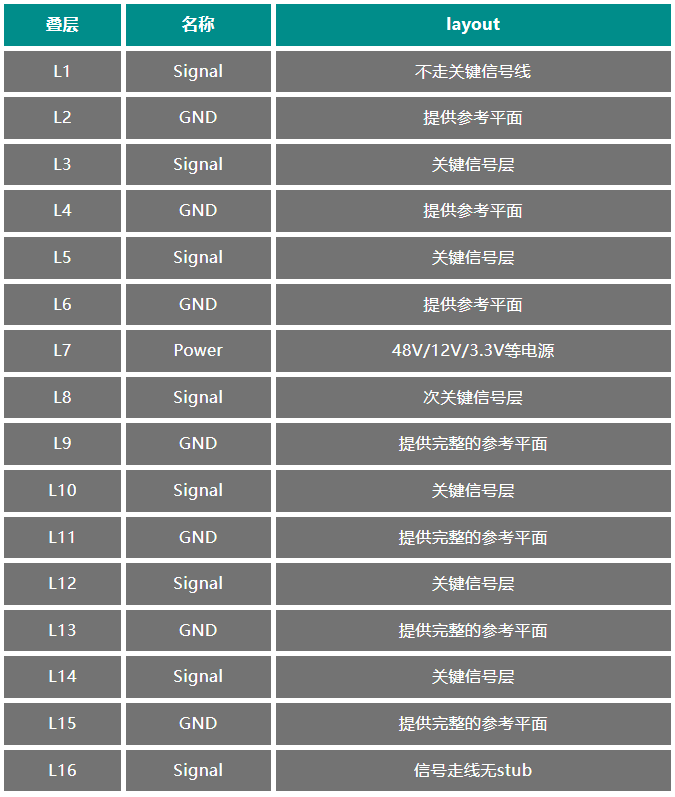

背板的疊層設計

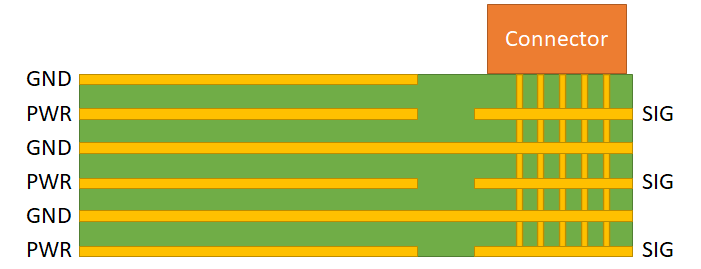

大電流背板的疊層設計

如果PCB的層數允許，使用地平面將各個電源層隔開，在保證信號線有良好參考平面的同時，能夠保障整個PCB具有良好的屏蔽性。

背板的關鍵信號走線

背板存在3類信號線：時鐘總線、管理總線和高速信號線。

時鐘總線

時鐘總線信號均為差分信號，如M-LVDS電平的多點低電壓差分信號，可以使多個驅動器或接收器共享同一個物理鏈路，時鐘總線設計遵循以下原則 ：

• 時鐘總線源端及末端就近擺放100Ω端接電阻，最大限度地吸收反射信號。

• 時鐘總線的走線長度不能超過芯片的驅動能力。

• 時鐘總線經過的過孔盡量不要超過 2 個，減少過孔帶來的寄生電容，過孔附近就近打接地過孔，為交流信號提供最短的回流路徑，每個過孔的出現都會使信號阻抗出現不連續的現象。

• 時鐘總線間距需采取3W原則，最大程度地減少信號間的串?dāng)_。

• 總線的走線需伴隨有完整的參考平面，保證總線信號回流路徑最短，同時特征阻抗不會發生突變。

• 差分線的特征阻抗為100Ω。

管理總線

管理總線信號均為單端信號，物理接口形式為I2C，管理總線設計遵循以下原則：

• 管理總線源端及末端采用就近端接上拉4.7K電阻，提高總線的驅動能力并吸收一部分反射。

• 管理總線的走線長度不能超過芯片的驅動能力。

• 單端信號線的特征阻抗設計為65Ω。

高速信號線

高速信號線主要是業務板和交換板之間的數據交換總線和友鄰業務板之間的數據總線，均為高速差分信號線，高速信號線遵循以下設計原則：

• 差分線經過的過孔盡量不要超過 2個，減少由過孔帶來的寄生電容，并在過孔附近就近打接地過孔，為交流信號提供最短的回流路徑。

• 差分線需和其他網絡間距采取3W原則，最大程度減少串?dāng)_。

• 差分線的走線需伴隨完整的參考平面，保證總線信號回流路徑最短及特征阻抗不發生突變。

• 差分線對采用嚴格等長的走線方式，保證差分線對內信號時序穩定。

• 差分線的特征阻抗設計為100Ω。

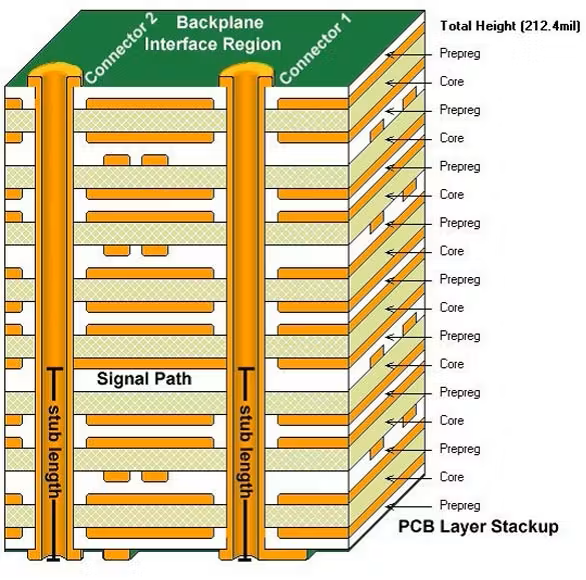

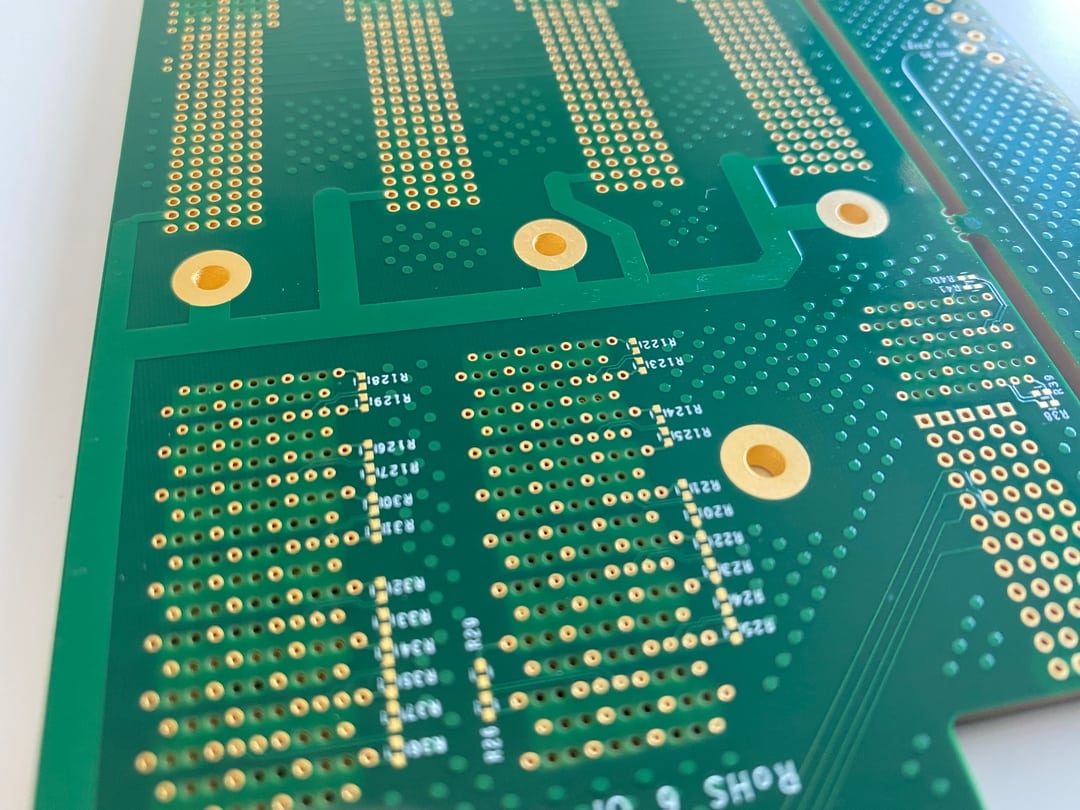

當我們設計好背板，在機箱里面和業務板跑業務測試出現速率跑不上去或者更嚴重的丟包問題時，我們往往會關注業務板與背板之間的連接器，導致阻抗不連續，出現信號完整性問題。但大多時候，阻抗的不連續實際源自過孔。

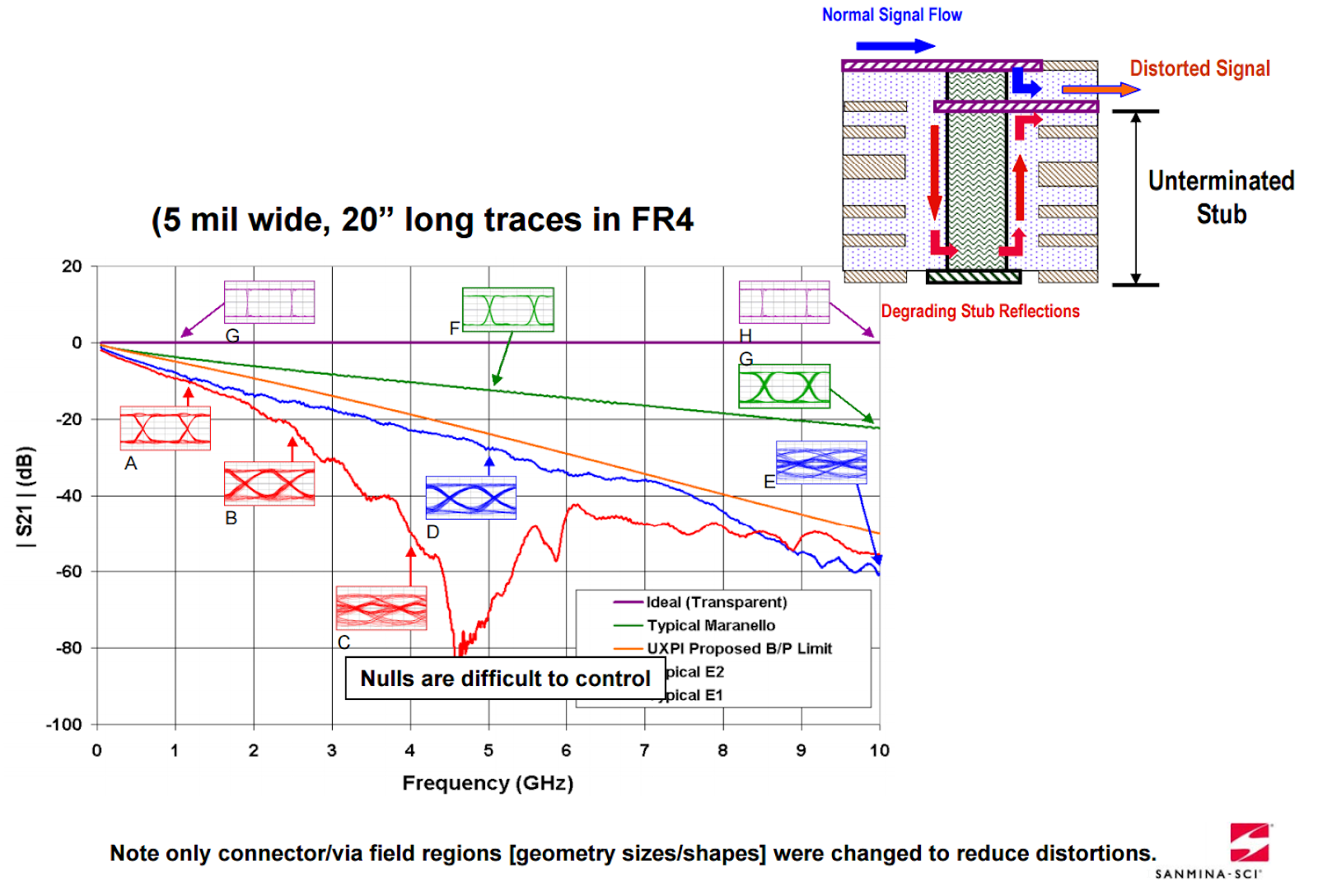

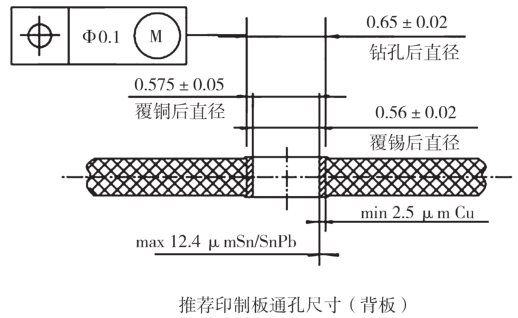

電鍍通孔(PTH)會讓給高速信號帶來抖動、衰減，產生更高的誤碼率。信號速率越高，電鍍通孔(PTH)帶來的信號失真越大。PTH過孔在6.25Gb/s時的失真通常比在3.125Gb/s時產生的失真大兩倍以上。

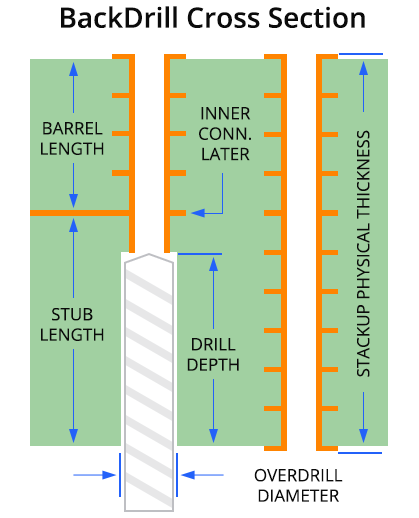

背鉆橫截面示意圖
